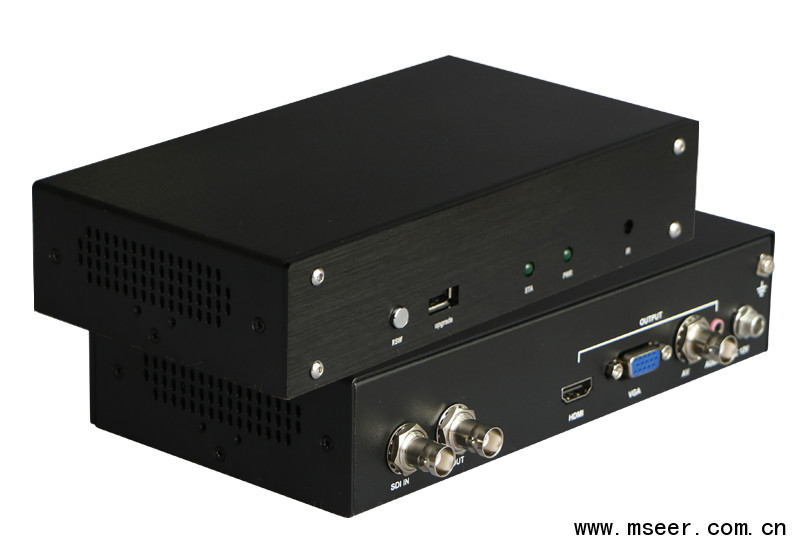

MSTH101是一款廣播級多功能轉換器，將高清數字分量串行接口（SDI、HD-SDI和3G-SDI）信號轉換為HDMI和VGA和AV（CVBS）信號。該設備集成SDI接收器及HDMI 調制器，可方便的將SDI信號轉為HDMI/VGA/CVBS信號，同時會將SDI所帶音頻信號分離轉換后嵌入到HDMI信號中，或獨立的模擬（立體聲）音頻通道輸出，以實現聲音及圖像同步傳輸。
這款廣播級多功能轉換器是一款性能非常優秀的SDI信號轉換器，最大特點是：設備本身內置功能強大的處理器，實現自動分析接口設備類型，自動匹配接口設備，自動完成頻率匹配和自動幀率轉換，自動實現隔行/逐行轉換，自動實現顏色空間轉換。
產品特性支持SDI輸入格式:（全格式，任意SDI格式）
SD: 525i @ 59.94Hz, 625i @ 50Hz
HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
720p @ 50Hz / 59.94Hz / 60Hz
1080i @ 50Hz / 59. 94Hz / 60Hz
1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
3G: 1080p @ 50Hz / 59.94Hz / 60Hz
支持SMPTE 425M(A級和B級)，SMPTE424M，
SMPTE292M，SMPTE259M-C
帶有1路SDI信號環出

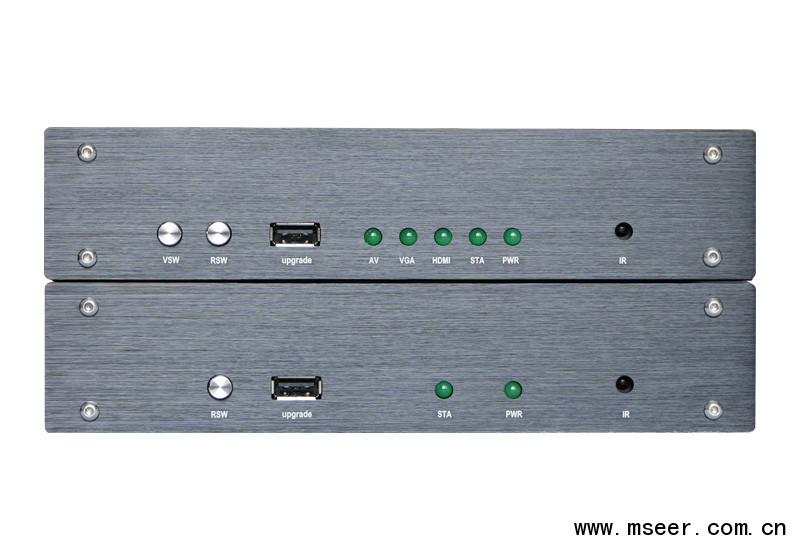

支持OSD和菜單操作界面
自動檢測HDMI EDID 信息，自適應HDMI最佳模式
支持所有格式非對稱轉換
信號丟失藍屏警示
支持AV（CVBS）信號輸出（PAL/NTSC制式可選）
自動將SDI信號音頻信號解嵌到HDMI中
支持用戶遙控選擇強制輸出模式
產品參數
輸入接口：BNC（SDI）
信號類型：SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
輸入格式：525i 59.94，625i 50720p 23.98/24/25/29.97/30/50/59.94/60
1080i 50/59.94/60，1080p 23.98/24/25/29.97/30/50/59.94/60
SDI信號幅度：0.8Vp-p
SDI阻抗：75歐姆
SDI耦合類型：AC耦合
SDI信號抖動(典型值)： SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大輸入電纜長度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m

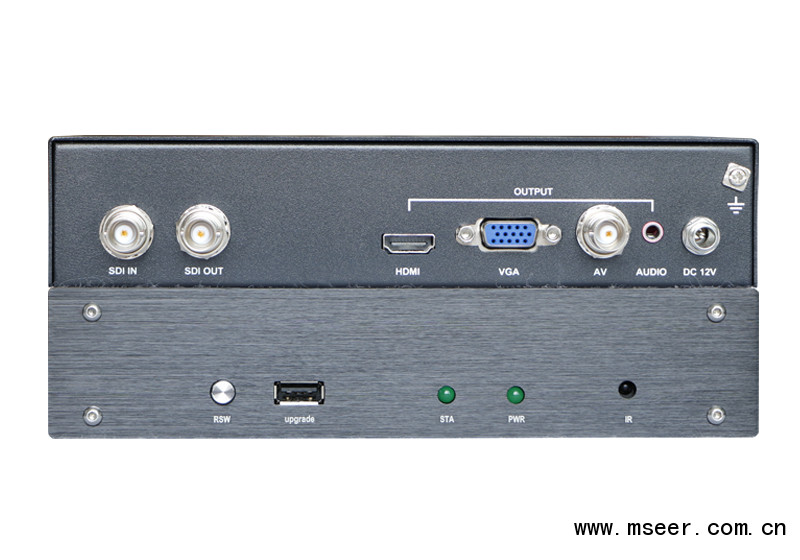

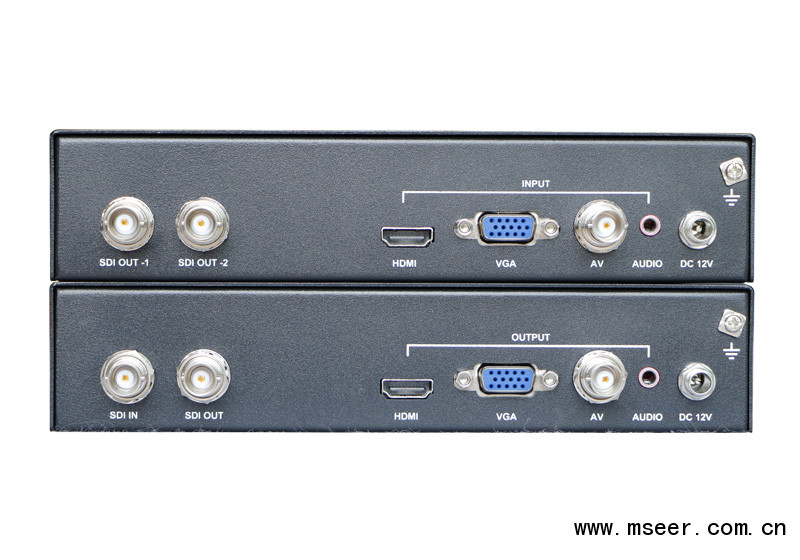

輸出接口：1路BNC（ SDI）環出

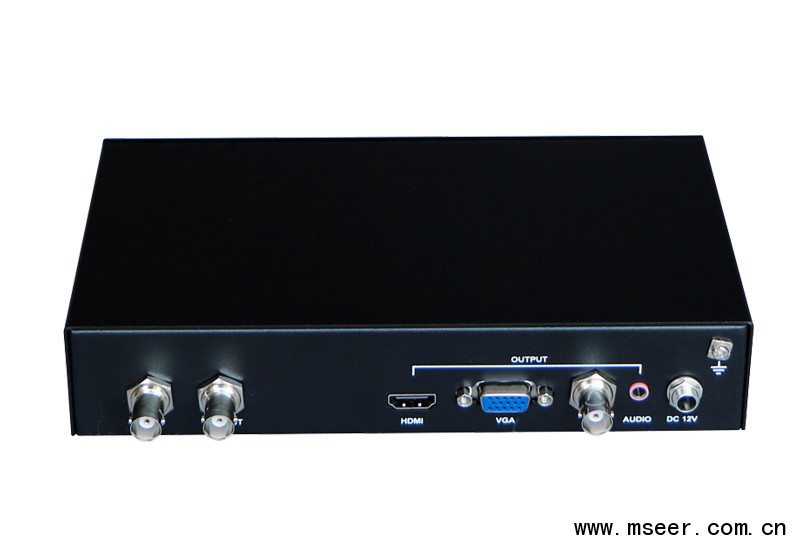

輸出接口：1路HDMI，1路 VGA，1路CVBS，1路音頻3.5mm
頻率帶寬：165MHz/符合標準（HDMI 1.3）
產品尺寸：150×120×36mm
電源需求：5~24VDC
